Rechts
DIE FEINEINSTELLUNG
- Eine volle Umdrehung der Stellschraube = genau 1 mm
- Zehnerteilung am Schraubenkopf – stufenlos auf 1/10 mm
- Axial spielfrei, kein Umkehrspiel
- Klemmt am Führungsrohr wie der Anschlag selbst
Precision Kit für Hammer K3 winner und B3 winner
AUF DEN ZEHNTELMILLIMETER. OHNE SCHUBSEN.
Feineinstellung per Stellschraube und ein Skalenzeiger mit Lupe – für den serienmäßigen Parallelanschlag deiner Formatkreissäge. Selbst entwickelt in meiner Hobby-Werkstatt, auf Anfrage für deine Maschine gebaut.
DU KENNST DAS SPIEL.
Du brauchst exakt 200,0 mm. Probeschnitt – das Nachmessen zeigt 199,7. Also den Anschlag ganz zart nach rechts schubsen. Zweiter Probeschnitt – jetzt ist das Teil auf einmal zu breit.
Und liegt das Anschlaglineal flach, siehst du den Skalenzeiger nicht mehr und musst 42 mm umrechnen. Dazuzählen oder abziehen?
DAMIT IST SCHLUSS.
ZWEI TEILE, EINZELN ODER ALS SYSTEM
Das Kit sitzt links und rechts am Parallelanschlag. Du kannst beide Komponenten zusammen nehmen oder nur die, die dich am meisten nervt.
Links

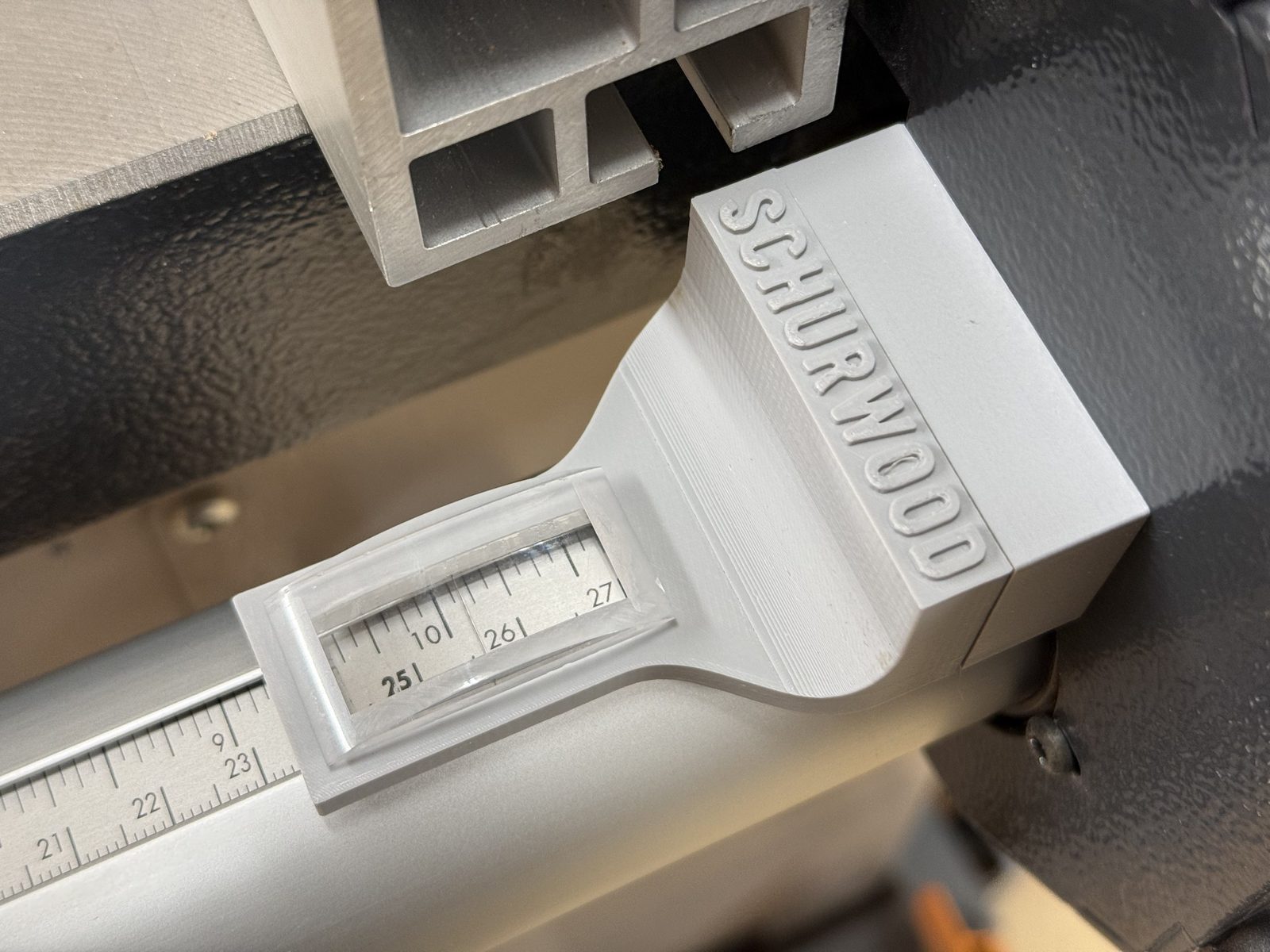

DER SKALENZEIGER MIT LUPE
- Leselupe: das Maß genauer ablesen, weniger Parallaxenfehler
- Immer sichtbar – egal ob das Lineal steht oder liegt
- Kein Umrechnen mehr von stehend auf liegend
- Module halten per Magnet, umstecken ohne Werkzeug
In fünf Minuten montiert: alten Skalenzeiger abschrauben, neuen mit denselben zwei Schrauben festziehen – ohne Bohren, ohne Drucker, ohne Bastelei.

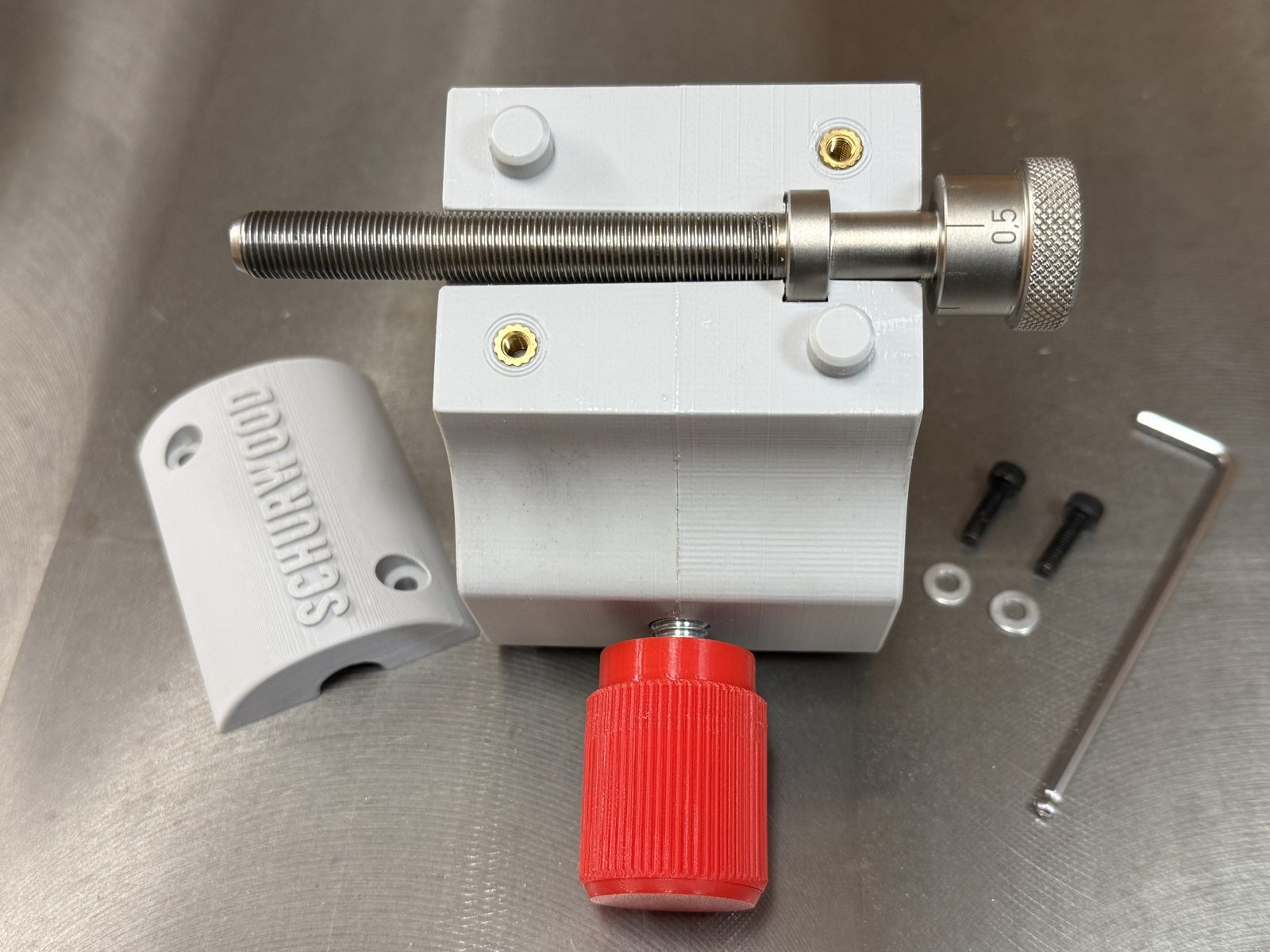

Wie er gebaut ist
NUR DREI KLEINE BOHRUNGEN
Der Parallelanschlag bleibt weitgehend im Originalzustand. Für die Feineinstellung sind nur drei kleine Bohrungen nötig, der Skalenzeiger kommt ganz ohne aus.
Konstruiert in Autodesk Fusion, gedruckt aus PETG. Die zylindrische Linse ist aus gegossenem Acrylglas, dazu Normteile wie Schrauben, Einpressgewinde und Magnete.
Sollte sich mit der Zeit doch etwas Spiel einstellen: Dafür liegt dem Montagesatz ein Satz Passscheiben zum Nachstellen bei.
SO BEKOMMST DU ES
1
SCHREIB MIR
Welche Maschine du hast und ob du die Feineinstellung, den Skalenzeiger oder beides möchtest.
2
ICH BAUE ES FÜR DICH
Ich drucke und montiere die Teile in meiner Werkstatt, das dauert circa drei Wochen.
3
DU MONTIERST ES
Mit Montagesatz, Bohrschablonen und einer bebilderten Anleitung.
AUS DER WERKSTATT
Wie das Kit entstanden ist – mit allen Prototypen, Tricks und Kniffen.
30. August 2024
„PRECISION KIT“ FÜR DIE HAMMER K3
In Sachen Präzision und Bedienungskomfort ist beim Parallelanschlag der HAMMER K3 noch „Luft nach oben“. Dieses Projekt dient der Optimierung …
28. August 2024
RECHTS – DIE NEUE FEINEINSTELLUNG
Schau Dir die neu entwickelte Feineinstellung RECHTS für den Parallelanschlag der HAMMER K3 / B3 Formatkreissäge an
29. August 2024
LINKS – DER NEUE SKALENZEIGER
Hier erfährst Du mehr über den weiterentwickelten Skalenzeiger für die HAMMER K3 / B3
